کنترل از راه دور 24 کانال 40 آمپر ریموتی

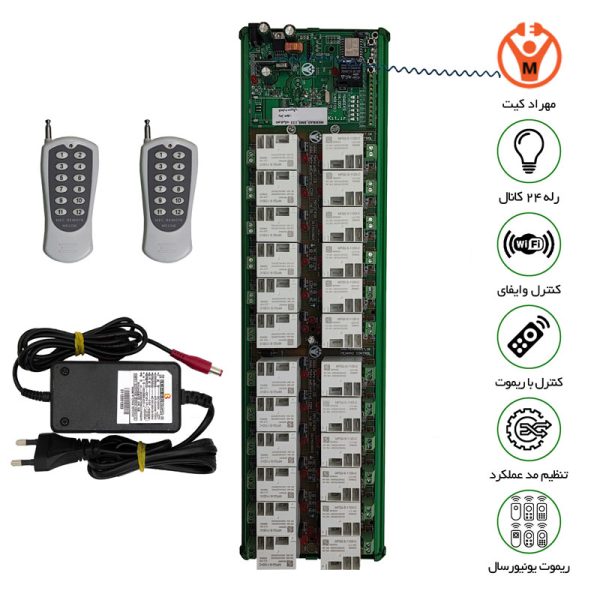

دستگاه کنترل از راه دور 24 کانال 40 آمپر ریموتی:

با استفاده از این دستگاه کنترل از راه دور 24 کانال 40 آمپر ریموتی، براحتی می توانید خانه ، ویلا و باغ خود را از راه دور توسط ریموت کنترل به صورت بی سیم کنترل و مدیریت نمائید.

این دستگاه با افتخار ساخت ایران می باشد.

قابلیت های دستگاه کنترل از راه دور 24 کانال 40 آمپر ریموتی:

• دستگاه دارای دو عدد ریموت کنترل 12 کانال برد متوسط می باشد

• دستگاه دارای 24 رله 40 آمپر کاملا باز مجزا می باشد

• ماکزیمم جریان رله های دستگاه 40 آمپر می باشد

• ماکزیمم توان رله های دستگاه برای سیستم روشنایی 2000 وات می باشد

• دستگاه دارای ترمینال مناسب در کنار هر رله و دسترسی آسان می باشد

• دستگاه دارای 20 حافظه برای ذخیره ریموت می باشد

• قابلیت تعریف و حذف آسان ریموت ها تنها توسط یک کلید

• تنظیم مد عملکرد مجزا برای هر رله بصورت قطع و وصل ، لحظه ای ، الاکلنگی

• ذخیره سازی آخرین وضعیت خروجی ها طبق نیاز مشتری

• قابلیت سفارشی سازی دستگاه طبق نیاز مشتری

• ابعاد دستگاه 42 در 11 در 5 سانتی متر می باشد

• دستگاه دارای شش ماه گارانتی تعویض و یک سال وارانتی می باشد

• قابلیت بی نظیر لرنینگ یونیورسال برای لرن هر رله با یک کلید از هر ریموت

• امکان کنترل خروجی های دستگاه توسط صفحه کلید

• قابلیت نصب دستگاه روی ریل باکس محافظ و نصب آسان در تابلو برق

مشخصات دستگاه کنترل از راه دور 24 کانال 30 آمپر ریموتی:

• تغذیه مدار : 12 ولت 2 آمپر

• نوع ریموت کنترل: ریموت کد فیکس – ریموت کد لرن

ماکزیمم توان خروجی هر کانال:

• حداکثر توان مصرف کننده های خانگی: 4500 وات

• حداکثر توان لامپ های رشته ای: 4500 وات

• ماکزیمم توان لامپ های کم مصرف: 1000 وات

• لامپ های ال ای دی (LED) و سی او بی (COB): 2000 وات

قابلیت لرنینگ یونیورسال چیست:

قابلیت گیرنده یونیورسال رادیویی باعث می شود تا این دستگاه گیرنده 24 کانال علاوه بر این که با ریموت 24 کانال کار می کند، بتواند به صورت همزمان توسط چندین ریموت با تعداد کانال کاملا متفاوت دیگر هم کار کند. با استفاده از این قابلیت کاربر براحتی می تواند هر رله از دستگاه را با یک دکمه از هر نوع ریموت کنترل (از ریموت پارکینگی تک کانال گرفته تا ریموت 18 کانال) لرن کند. تنها نکته استفاده از این قابلیت هم فرکانس بودن ریموت ها با فرکانس کاری دستگاه می باشد.

در این دستگاه مد عملکرد هر رله خروجی به صورت مجزا توسط یک کلید فشاری تنظیم می شود. گیرنده یونیورسال RF یک کلید فشاری دیگر دارد تا کاربر بتواند هر رله خروجی را با هر ریموتی که مد نظر دارد، تنظیم کند.

در زیر این قابلیت به صورت عکس آموزش داده شده است.

گیرنده یونیورسال رادیویی

کاربرد های دستگاه کنترل از راه دور 24 کانال 40 آمپر ریموتی:

• کنترل انواع لوستر روشنایی

• قابلیت کنترل سیستم روشنایی تمام اماکن تجاری و مسکونی و …

• کنترل سیستم گرمایش یا سرمایش

• قابلیت کنترل انواع درب های اماکن تجاری و مسکونی

• کنترل انواع کرکره و پرده های برقی

• کنترل سیستم های آبیاری در فاصله های دور تا یک کیلومتر

• قابلیت کنترل سیستم های هشدار دهنده از فاصله دور

• کنترل هر نوع وسیله برقی از فواصل دور

• قابلیت استفاده در استخر های پرورش ماهی

• استفاده در سیستم های صنعتی و جرثقیل های سقفی

کاربرد های کنترل از راه دور 24 کانال 40 آمپر + ریموت در صنعت:

• انواع بالابر ها

• جرثقیل های سقفی، بازویی، دروازه ای

• بالابرهای هیدرولیک

• پمپ های بتون

• جرثقیل های متحرک (کامیونی)

• کمپرسی ها و ماشین های مصالح فله و نخاله بر

• جرثقیل های برجی (تاور کرین)

• ماشین آلات معدنی

• ماشین آلات راهسازی و حفر تونل

• لوکوموتیو های جرثقیل دار

• سیستم های جابجایی در محیط های آلوده و خطرناک

• صنایع هواپیما سازی و سالن های تعمیر و نگهداری هواپیما ها

آموزش مد های کاری دستگاه رله 24 کانال ریموتی:

حالت عملکرد قطع و وصل یا قفل شونده (Latch):

به عنوان مثال با فشردن کلید 1 از روی ریموت کنترل، رله 1 دستگاه روشن شده و در این حالت باقی می ماند. با فشردن مجدد کلید 1 از فرستنده، رله 1 از برد گیرنده خاموش می شود. در این مد هر کلید تنها رله متناظر با خودش را کنترل می کند. از این مد عملکردی بیشتر در کنترل روشنایی توسط ریموت کنترل استفاده می شود.

مد عملکرد لحظه ای (Momentary):

مادامی که کاربر دست خود را به روی هر کدام از کلید های ریموت کنترل نگه دارد، رله متناظر با آن کلید بروی برد گیرنده روشن می شود. به محض اینکه کاربر دست خود را از روی ریموت بردارد، رله متناظر با کلید خاموش می شود. از این مد عملکردی بیشتر در کنترل جرثقیل سقفی یا بالابر یا درباز کن توسط ریموت کنترل استفاده می شود.

حالت کاری الاکلنگی یا یکی به جای دیگری یا تاگل (Toggle):

با فشردن هر کلید از روی ریموت کنترل، آن رله از برد گیرنده رادیویی روشن شده و روشن باقی می ماند و تمامی رله های دیگر خاموش می شوند. از این مد عملکردی بیشتر در کنترل کرکره های برقی و پرده های برقی توسط ریموت کنترل استفاده می شود.

آموزش پاک کردن کامل حافظه دستگاه:

برای پاک کردن کامل حافظه دستگاه کلید فشاری لرن موجود روی دستگاه را به مدت سی ثانیه فشار دهید. بعد از طی سی ثانیه نمایشگر ال ای دی روی برد خاموش می شود که این به معنی پاک شدن کامل حافظه دستگاه می باشد.

آموزش لرن نمودن ریموت کنترل جدید با دستگاه:

برای اضافه نمودن یک ریموت جدید به دستگاه ابتدا کلید لرن دستگاه را به مدت دو ثانیه فشار دهید. بعد از فشردن کلید لرن، رله یک یا خروجی یک دستگاه شروع به روشن و خاموش شدن با فاصله یک ثانیه می کند.

در این هنگام اگر نیاز به این دارید که خروجی یک به صورت قطع و وصل باشد، باید کلید یک از ریموت کنترل را فشار دهید.

اگر می خواهید خروجی یک به صورت لحظه ای باشد، باید کلید دو از ریموت کنترل را فشار دهید.

اگر می خواهید خروجی یک به صورت یکی بجای دیگری باشد، باید کلید سه از ریموت کنترل را فشار دهید.

پس از اینکه وضعیت خروجی اول مشخص شد، خروجی دوم دستگاه شروع به روشن و خاموش شدن می کند. طبق توضیحات بالا برای خروجی یک، خروجی دوم نیز طبق همان روال برنامه می پذیرد.

و به همین ترتیب می توانید، نوع عملکرد تمامی خروجی های دستگاه را تنظیم نمائید.

نحوه کنترل خروجی ها دستگاه توسط صفحه کلید یا کیپد:

دستگاه ریموت کنترل مهراد دارای قابلیت نصب صفحه کلید و کنترل خروجی ها توسط آن را دارد. برای کنترل رله ها توسط صحفه کلید ابتدا کلید رله مورد نظر از روی صفحه کلید انتخاب می شود و سپس کلید مربع از روی صفحه کلید فشار داده می شود. در این حالت خروجی انتخاب شده معکوس می شود (اگر خاموش باشد، روشن می شود و اگر روشن باشد، خاموش می شود). به همین ترتیب برای کنترل تمامی خروجی ها باید با همین روال عمل نمود. لازم به ذکر است که با فشردن هر کدام از کلید های صفحه کلید نمایشگر موجود روی برد یک چشمک مبنی بر دریافت کلید می کند.

آموزش نحوه سیم کشی رله 24 کانال 30 آمپر ریموتی:

در شکل زیر نحوه سیم کشی دستگاه مشخص شده است.

نحوه سیم کشی ریموت کنترل 18 کانال 40 آمپر

در زیر فیلم عملکرد گیرنده 24 کانال 40 آمپر را مشاهده می نمائید:

برای یادگیری نحوه عملکرد ریموت کنترل ها اینجا را مطالعه کنید…
