آموزش ساخت محافظ برق شهر دیجیتال 30 آمپر با نمایشگر

ارسال توسط

On 29 خرداد 1405

محافظ برق شهر دیجیتال 30 آمپر با نمایشگر برق شهر چیست:

در این مقاله به صورت کامل یک دستگاه محافظ برق شهر 30 آمپر همراه با نمایشگر سون سگمنتی سه رقمی برای نمایش ولتاژ برق شهر را آموزش می دهیم. در حال حاضر قیمت فعلی این محافظ ها قیمت بالایی پیدا کرده است. در انتهای این مقاله به صورت کامل می توانید، یک محافظ دیجیتال با نمایشگر ولتاژ برق شهر با قیمت بسیار کمتر از نمونه های بازار با قابلیت های بیشتر برای خود بسازید و از الکترونیک لذت ببرید. میکرو کنترلر استفاده شده در این پروژه ATmega8 و با استفاده از کامپایلر کدویژن به زبان سی نوشته شده است. در انتهای مقاله فایل سورس کد ، فایل شبیه سازی و فایل شماتیک و PCB ساخته شده قابل دانلود می باشد.

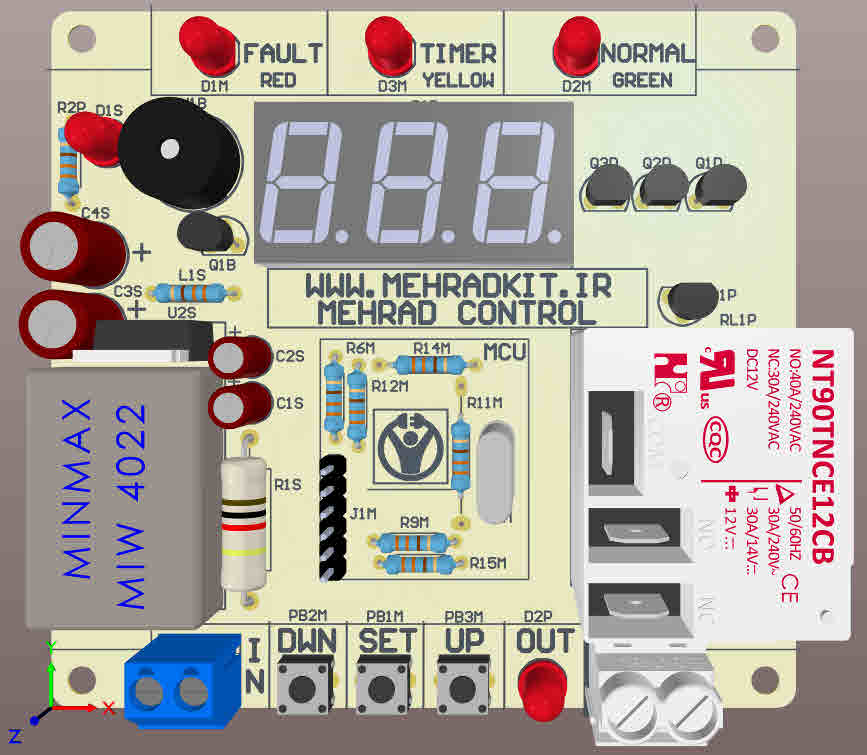

در شکل زیر نمای سه بعدی برد محافظ برد برق شهر 30 آمپر همراه با نمایشگر سون سگمنتی سه رقمی را مشاهده می کنید:

در زیر فیلم آموزش دستگاه را مشاهده می کنید:

محافظ برق شهر چیست:

محافظ برق شهر یک دستگاه الکترونیکی می باشد، که تغییرات ناگهانی و غیر استاندارد برق شهر را تشخیص می دهد و در صورتی که ولتاژ برق شهر استاندارد نباشد، بلافاصله برق تجهیزات و لوازم برقی که به آن متصل هستند را قطع می کند تا این تجهیزات آسیب نبینند.

همانطور که می دانید، پس از قطع شدن برق و اتصال مجدد در لحظه استارت به دلیل بالا بودن حد مجاز برق شهر از حد استاندارد (در برخی موارد این ولتاژ به حد 250 ولت در حد 500 میلی ثانیه می رسد) با عث آسیب رسیدن به برد های الکترونیکی می شود. برای جلوگیری از این آسیب، باید تدبیری صورت گیرد تا توسط یک تایمر تاخیر در وصل مدت زمانی صبر کنیم تا برق شهر به حالت استیبل یا مانا برسد و به صورت استاندارد شود تا تجهیزات الکترونیکی و لوازم برقی خانگی دچار آسیب نشوند و طول عمر بالاتری داشته باشند.

عملکرد محافظ برق شهر چگونه است:

در ساده ترین حالت ممکن، محافظ برق شهر در بهترین حالت یک تایمر الکترونیکی می باشد، که دارای یک رله می باشد و به محض تشخیص مقادیر غیر استاندارد و نامطلوب رله خروجی را قطع کرده و پس از استاندارد شدن برق شهر بعد از یک زمان بندی رله خروجی را وصل می کند.

محافظ برق شهر آنالوگ ساده بدون نمایشگر ولتاژ:

محافظ برق شهر آنالوگ یک برد الکترونیکی ساده می باشد، که از یک آپ امپ (مقایسه کننده و تایمر الکترونیکی معمولا آی سی LM324) استفاده می شود تا ولتاژ برق شهر را با مقادیر حد مجاز بالا و پایین تعریف شده مقایسه کند و در صورت عدم تطابق خروجی را غیر فعال کند و در صورت مطلوب شدن تایمر فعال ساز خروجی را استارت کند.

محافظ برق شهر از بخش های زیر تشکیل شده است:

مقایسه کننده آپ امپ برای تشخیص ولتاژ حد مجاز بالا
مقایسه کننده آپ امپ برای تشخیص ولتاژ حد مجاز پایین
تایمر فعال ساز خروجی برای فعال کردن یک رله
نمایشگر ال ای دی قرمز برای نمایش وضعیت خطا با فالت
نمایشگر ال ای دی زرد برای نمایش تایمر در تاخیر در قطع
نمایشگر ال ای دی سبز برای نمایش وضعیت مطلوب و اتصال خروجی

نکته بسیار مهم برای افزایش چند برابری طول عمر لوازم برقی:

همان طور که می دانید مهم ترین و اساسی ترین بخش یک وسیله برقی و الکترونیکی، بخش منبع تغذیه آن دستگاه می باشد. منبع تغذیه کار تامین ولتاژ و جریان بخش های مختلف یک دستگاه را انجام می دهد. یکی از مهمترین قطعاتی که در بخش منبع تغذیه یک دستگاه الکترونیکی (بعضا به تعداد) وجود دارد خازن های الکترولیتی و خازن های سرامیکی می باشد. تمامی خازن های الکترونیکی طول عمر مشخصی دارند، که شرکت سازنده به صراحت در دیتاشیت آن قطعه اعلام می دارد.

به طور مثال خازن های JwCo یا Rubicon یا NichCon معمولا دارای دو هزار ساعت طول عمر مفید در دمای معمولی می باشند. البته دمای استفاده از خازن به طور چشمگیری در طول عمر آن تاثیر دارد، که در اینجا از آن صرف نظر می کنیم.

بسیاری از مردم گمان می کنند که اگر یک وسیله برقی به برق متصل باشد، ولی خاموش باشد (مانند تلویزیون که همیشه به برق متصل است ولی خاموش می باشد و فقط هنگام استفاده توسط ریموت روشن می شود)، به لحاظ طول عمر مشکلی ایجاد نمی شود. نکته بسیار مهم و قابل توجه این است که، یک دستگاه الکترونیی که به برق متصل شده باشد، حتی اگر روشن هم نباشد بخش منبع تغذیه آن در حال استهلاک می باشد و مهترین قطعه که خازن های آن هستند دائم در حال از دست دادن طول عمر خود هستند. بخش تغذیه در تمامی دستگاه های برقی و الکترونیکی (اگر دستگاه به برق متصل باشد) در تمامی زمان ها روشن و در حال از دست دادن طول عمر می باشد ، حتی زمانی که دستگاه خاموش باشد.

بهترین کار برای افزایش طول عمر یک وسیله برقی و الکترونیکی این است که در زمان عدم استفاده ، دوشاخ برق آن کاملا از برق جدا شود، تا منبع تغذیه دستگاه نیز دچار استهلاک نشود. و یا از یک پریز ریموت دار برای خاموش و روشن نمودن آن استفاده نمائیم.

بلوک دیاگرام یک محافظ برق شهر 30 آمپر با نماشگر ولتاژ:

در زیر بلوک دیاگرام یک برد محافظ برق شهر 30 آمپر با نمایشگر ولتاژ را مشاهده می کنید.

نقشه سه بعدی برد طراحی شده به صورت زیر می باشد:

این مدار طراحی شده شامل بخش های زیر می باشد:

ابعاد برد محافظ برق دیجیتالی 93 میلی متر در 87 میلی متر می باشد
منبع تغذیه سویچینگ برای تامین تغذیه بخش های مختلف
نمایشگر سون سگمنت (7 Segments) کاتد مشترک سه رقمی
میکروکنترلر ATMEGA8 از خانوده AVR به عنوان پردازشگر
رله 12 ولت 30 آمپری برای کنترل خروجی
نمایشگر ال ای دی قرمز برای نمایش وضعیت خطا
نمایشگر ال ای دی زرد برای نمایش تایمر تاخیر در قطع
نمایشگر ال ای دی سبز برای نمایش وضعیت مطلوب و اتصال خروجی
سه عدد پوش باتن برای تنظیم پارامتر ها و انجام تنظیمات

قابلیت دستگاه محافظ برق نمایشگر دار، بخش های زیر می باشد:

دارای رله 30 آمپر برای محافظت کل لوازم برقی ساختمان
نمایش ولتاژ برق شهر بروی نمایشگر سون سگمنت سه رقمی
نمونه برداری با سرعت بالا از برق شهر و تشخیص خطا
قابلیت تنظیم مقدار تایمر تاخیر در وصل رله توسط کلید فشاری
قابلیت تنظیم مقادیر مجاز حد بالا و پایین توسط کلید فشاری
قابلیت تنظیم دقیق مقدار ولتاژ نمایشگر توسط کلید فشاری
سرعت اندازه گیری بالای ولتاژ برق شهر و عملکرد سریع

نقشه شماتیک قسمت پردازشگر مدار محافظ برق شهر دیجیتالی:

در زیر نقشه شماتیک پردازشگر مدار محافظ دیجیتالی را مشاهده می کنید. در این مدار از یک میکروکنترلر ATmega8 که یک میکروکنترلر 8 بیتی از خانواده AVR ها می باشد، استفاده شده است. کریستال رزوناتور استفاده شده در این مدار کریستال 7.3728 مگاهرتز می باشد تا بتوان مقادر دقیق تایمی ایجاد نمود. در فایل شبیه سازی از آی سی ATmega16 استفاده شده است. اما در برد عملی از آی سی ATMega8 استفاده کرده ایم.

در این پروژه از یک نمایشگر سون سگنمت کاتد مشترک سه رقمی برای نمایش ولتاژ برق شهر و نمایش مقدار شمارنده تایمر تاخیر در وصل استفاده می شود. همچنین مقادیر پارامتر های دستگاه توسط این نمایشگر نشان داده می شود.

سه عدد نمایشگر ال ای دی LED با رنگ های قرمز و زرد و سبز برای نمایش وضعیت های مختلف حالت کاری دستگاه استفاده شده است.

ال ای دی قرمز رنگ برای نمایش حالت خطا یا FAULT استفاده می شود. در صورتی که ولتاژ نمونه برداری شده توسط میکروکنترلر خارج از حد مجاز تعریف شده توسط کاربر باشد، میکروکنترلر ابتدا رله خروجی را خاموش می کند، این ال ای دی قرمز رنگ را به منزله وجود خطا روشن نموده و بروی نمایشگر سون سگمنت کلمه LoU را نشان می دهد.

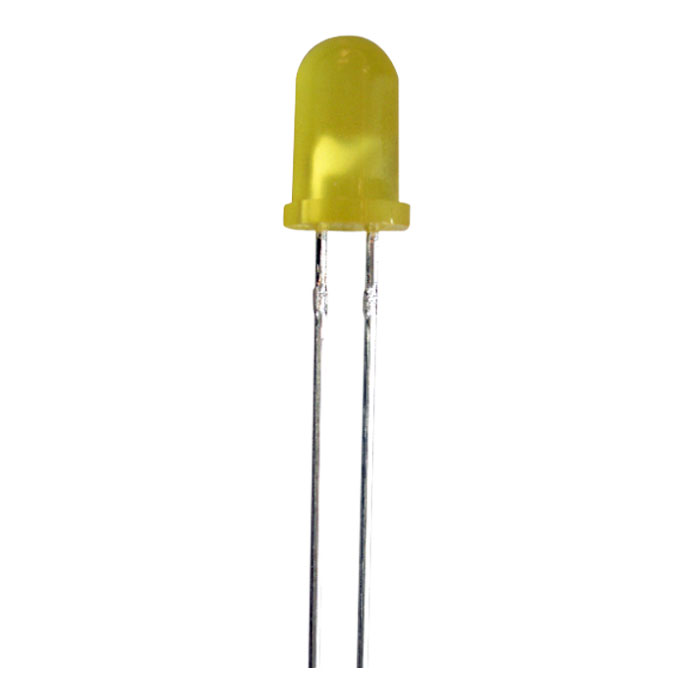

ال ای دی زرد رنگ برای نمایش حالت شمارش تایمر تاخیر در وصل استفاده می شود. در صورتی که ولتاژ نمونه برداری شده توسط میکروکنترلر در محدوده مجاز تعریف شده توسط کاربر باشد، میکروکنترلر این ال ای دی زرد رنگ را به صورت چشمک زن نشان می دهد و در حین چشمک زدن بروی نمایشگر سون سگمنت مقدار تایمرمعکوس را نشان می دهد.

ال ای دی سبز رنگ برای نمایش حالت نرمال ولتاژ برق شهر و سپری شدن تایمر معکوس استفاده می شود. در صورتی که ولتاژ نمونه برداری شده توسط میکروکنترلر در محدوده مجاز تعریف شده توسط کاربر باشد، و شمارنده معکوس مقدار تایم تعریف شده توسط کاربر را سپری کرده باشد، میکروکنترلر این ال ای دی سبز رنگ را روشن نشان می دهد و سپس رله خروجی را روشن می کند و بروی نمایشگر سون سگمنت مقدار ولتاژ برق شهر را نشان می دهد.

برای نمونه برداری از برق شهر از یک فیلتر مرتبه 2 باتر ورث استفاده شده است. مدار نمونه برداری از برق شهر ابتدا توسط یک دیود 1n4148 یکسو می شود و سپس وارد یک فیلتر پسیو مرتبه دو متشکل از چهار مقاومت و دو خازن می شود. خروجی این فیلتر برای نمونه برداری به پایه ADC7 میکروکنترلر متصل می شود تا مقدار آن محاسبه شود. همانطور که در پاسخ فرکانسی این فیلتر مشاهده می کنید ماکزمم زمان پایداری آن حدودا 250 میلی ثانیه می باشد و حداکثر سرعت تشخیص خطا در حد 100 میلی ثانیه می باشد.

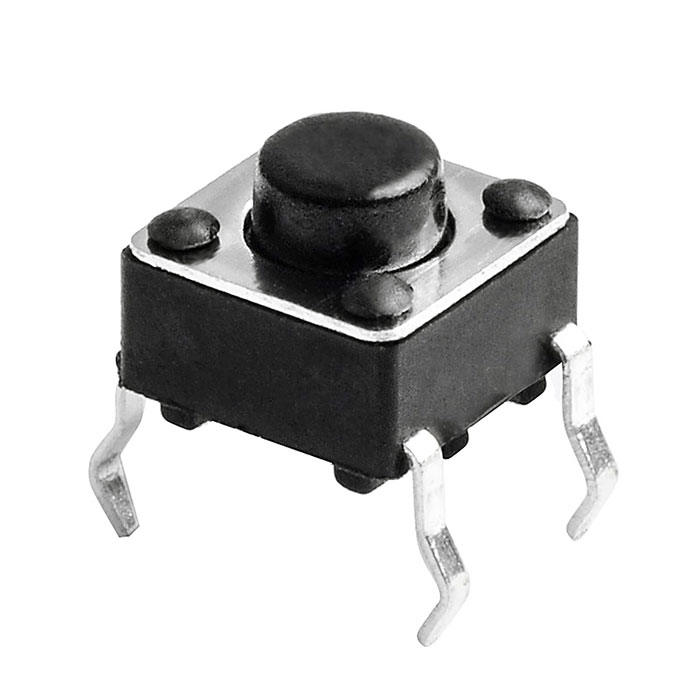

کلید های پوش باتن فشاری ENTER و UP و DOWN برای وارد شدن به منو تنظیمات و تنظیم پارامتر های ماکزیمم حد مجاز بالا ، مینیمم حد مجاز پایین ، مقدار شمارشگر تاخیر در وصل و تنظیم ولتاژ دقیق برق شهر می باشد. از کلید ENTER برای وارد شدن و انجام تنظیم استفاده می شود و از کلید های UP و DOWN برای بالا بردن یا پایین آورن پارامتر های تنظیمی استفاده می شود.

رله سی آمپری 12 ولت که به عنوان یک کلید استفاده می شود، که می توان برق شهر را به لوازم برقی متصل می کند. کانکتور ورودی اتصال برق شهر به دستگاه که کانکتور KF128 دو پین می باشد. و کانکتور خروجی رله سی آمپر گه یک کانکتور KF635 دو پین می باشد. این کانکتور ماکزیمم جریان سی آمپر را می تواند تحمل کند.

برای محافظت برد الکترونیکی محافظ برق شهر از یک باکس ترنسپرنت استفاده می کنیم. باکس محافظ شفاف برای نمایش ولتاژ برق شهر می باشد. این باکس براحتی قابل نصب بروی تابلو برق های استاندارد خانگی یا صنعتی می باشد.

نقشه شماتیک بخش های مختلف دستگاه در زیر آورده شده است:

در این برد از یک میکروکنترلر ATMega8 برای نمونه برداری از برق شهر ، درایو کردن سون سگمنت سه رقمی و نمایش ولتاژ برق شهر روی آن ، روشن یا خاموش کردن رله خروجی ، سه عدد نمایشگر ال ای دی برای نمایش وضعیت های مختلف سیستم و در انتها تنظیم پارامتر های مورد نیاز دستگاه توسط سه عدد پوش باتن استفاده شده است.

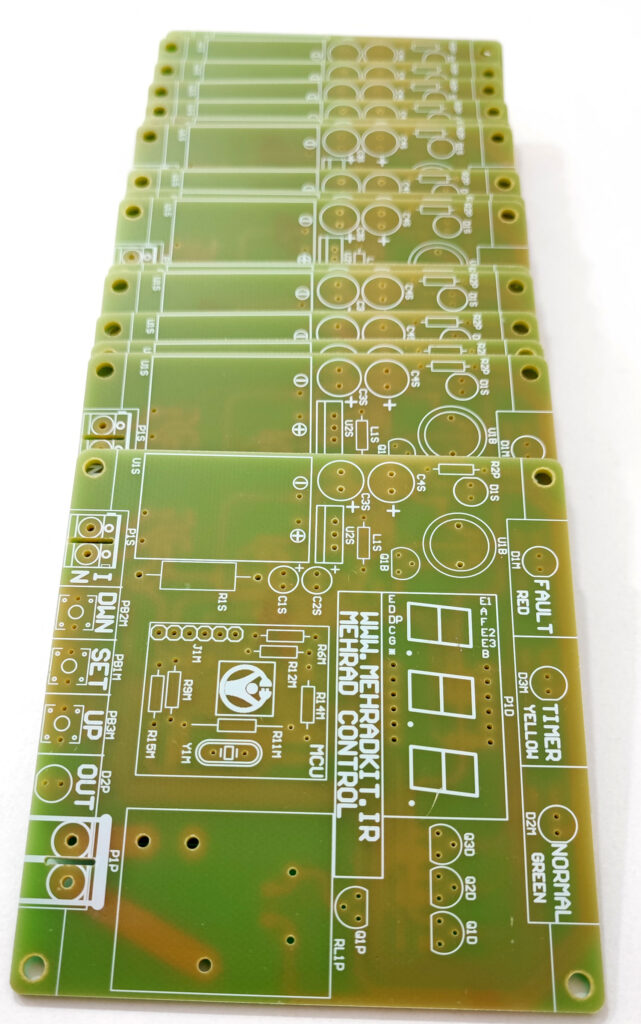

برد طراحی شده برای بهینه بودن هزینه تمام شده به صورت یک رو می باشد. همچین برای نصب دستگاه بروی تابلو های برق از یک باکس شفاش تابلویی و ریلی استاندارد استفاده شده است.

نقشه شماتیک بخش پردازشگر میکروکنترلر ATMega8:

در زیر نقشه شماتیک بخش میکروکنترلر دستگاه ، ال ای دی های نمایشگر و پوش باتن های کنترلری را مشاهده می کنید. میکروکنترلر استفاده شده ATMega8 می باشد. برای بهینه سازی قمیت برد مدار آن را به صورت یکرو طراحی کرده ایم در نتیجه در برد از جامپر های زیادی به ناچار استفاده می شود. دو مدل جامپر در برد وجود دارد یک سری آن جامپر مقاومت صفر اهم DIP استفاده می شود. در سری دیگر آن جامپر مقاومت های صفر اهم SMD استفاده می شود.

کریستال رزوناتور استفاده شده برای میکرو کنترلر دارای فرکانس 7.3728 مگاهرتز می باشد تا بتواند تایم های دقیق را تولید کند.

نقشه شماتیک بخش منبع تغذیه و نمونه برداری از ولتاژ برق شهر:

در زیر نقشه شماتیک بخش منبع تغذیه دستگاه را مشاهده می کنید. برای تامین تغذیه مدار از یک منبع تغذیه سوئیچینگ 220 و به 12 ولت استفاده کرده ایم. برای نمونه برداری از برق شهر ابتدا توسط یک پل دیود آن را یکسو می کنیم ، سپس توسط یک فیلتر مرتبه دو پسیو (مدل باترورث – Butterworth) آن را با سریع ترین پاسخ ممکن دی سی می نماییم. سپس توسط میکروکنترلر و اصلاح ضریب ولتاژ برق شهر را اندازه گیری می نماییم.

نقشه شماتیک بخش نمایشگر سون سگمنت سه رقمی کاتد مشترک (Seven Segments):

در زیر نقشه شماتیک بخش نمایشگر سه رقمی سون سگمنت را مشاهده می کنید. برای کنترل هر رقم یا دیجیت از نمایشگر سون سگمنت از یک ترانزیستور با پارت نامبر BC635 استفاده کرده ایم. البته در همان فوت پرینت می توان ترانزیستور SMD با پارت نامبر BS807 نیز استفاده نمود. برای هر یک بخش از ال ای دی های سون سگمنت نیاز به یک مقاومت می باشد. در واقع هر بخش از یک سون سگمنت مانند یک ال ای دی می باشد که برای محدود کردن جریان آن نیاز به یک مقاومت می باشد.

به دلیل فرکانس بالای رفرش شدن سون سگمنت توسط میکروکنترلر باید از یک مقاومت کم اهم استفاده شود تا نمایشگر پر نور تر دیده شود. در حالت عادی برای یک ال ای دی قرمز که توسط ولتاژ 5 ولت کنترل می شود یک مقاومت 330 اهم مناسب می باشد ، اما در سون سگمن به دلیل فرکانس رفرش بالا باید این مقاومت در حد 100 تا 180 اهم باشد.

نقشه شماتیک بخش قسمت کنترل رله سی آمپر و بازر صوتی:

در زیر نقشه شماتیک بخش کنترل رله سی آمپر خروجی که با یک ترانزیستور توسط میکروکنترلر کنترل می شود را مشاهده می کنید. همچنی یک بازر صوتی در صورتی که نیاز به توسعه دستگاه باشد در برد مدار دستگاه به صورت رزرو قرار دادیم . این بازر نیز با یک ترانزیستور توسط میکروکنترلر کنترل می شود.

برای دانلود فایل شماتیک و PCB پروژه محافظ برق دیجیتال 30 آمپری با نمایشگر ولتاژ برق شهر وارد لینک زیر شوید:

عملکرد محافظ برق دیجیتال 30 آمپری با نمایشگر ولتاژ برق شهر:

اندازه گیری ولتاژ برق شهر توسط یک تایمر 10 میلی ثانیه ای و نمونه برداری از برق شهر انجام می شود. این تایمر به صورت کاملا پیوسته در حال اندازه گیری می باشد تا به محض خارج شدن ولتاژ برق شهر از محدوده مجاز رله خروجی را خاموش کند و بروی نمایشگر سون سگمنت بالاتر بودن یا پایین تر بودن ولتاژ را نمایش دهد.

در صورتی که ولتاژ اندازه گیری شده در محدوده حد مجاز تعریف شده باشد و استاندارد باشد ، پردازشگر وارد پروسه شمارش معکوس برای وصل خروجی می شود. در صورتی که در حین شمارش معکوس ولتاژ برق شهر از محدوده استاندارد خارج شود، مجدد پروسه از ابتدا شروع می شود.

آموزش مونتاژ قطعات و ساخت برد دستگاه:

نکته بسیار مهم در مونتاژ برد مدار چاپی دستگاه، شروع مونتاژ قطعات با ارتفاع کم و قطعات SMD در ابتدای می باشد. در نتیجه در ابتدا بهتر است تمام قطعات SMD مونتاژ شوند.

سپس بسته به ارتفاع قطعات DIP آن ها را مونتاژ می کنیم. مقاومت های DIP و سلف ، کریستال رزوناتور ، ترانزیستور ها ، پوش باتن ها و ال ای دی ها به ترتیب ارتفاع مونتاژ می شوند. سپس کانکتور ها و سون سگمنت و رله و تغذیه سوئیچینگ در انتها مونتاژ می شوند.

پس از تمام شدن مونتاژ کلیه قطعات برد ابتدا برد را توسط اسپری یا هر نوع تمیز کننده ای تمیز نمائید. سپس وارد مرحله پروگرام میکرو کنترلر می شویم. کد هگز تولید شده توسط کامپایلر کد ویژن را روی میکروکنترلر پروگرام نمایید.

برای پروگرام کردن میکروکنترلر از یک کانکتور شش پین نری که ترتیب پین های آن به صورت زیر است ، استفاده می شود. پین یک: MOSI پین دو: MISO پین سه: SCK پین چهار: RESET پین پنج: VCC پین شش: GND

از هر پروگرامری که استفاده می کنید باید فیوز بیت های زیر رعایت شوند.

فیوز بیت های مورد نیاز باید دقیق طبق مقادیر زیر پروگرام شوند. نکته مهم، عدد 0 به معنی PROGRAM شدن یا تنظیم شدن و عدد 1 به معنی UNPRORAM یا عدم تنظیم می باشد.

فیوز بیت BODEN پروگرام می شود یعنی BODEN = 0
فیوز بیت BODLEVEL پروگرام می شود یعنی BODLEVEL = 0
فیوز بیت CKOPT پروگرام می شود یعنی CKOPT = 1
فیوز بیت SPIEN پروگرام می شود یعنی SPIEN = 0
فیوز بیت BOOTRST پروگرام نمی شود یعنی BOOTRST = 1
فیوز بیت BOOTSZ0 پروگرام نمی شود یعنی BOOTSZ0 = 1
فیوز بیت BOOTSZ1 پروگرام نمی شود یعنی BOOTSZ1 = 1
فیوز بیت CKSEL0 پروگرام نمی شود یعنی CKSEL0 = 1
فیوز بیت CKSEL1 پروگرام نمی شود یعنی CKSEL1 = 1
فیوز بیت CKSEL2 پروگرام نمی شود یعنی CKSEL2 = 1
فیوز بیت CKSEL3 پروگرام نمی شود یعنی CKSEL3 = 1
فیوز بیت EESAVE پروگرام نمی شود یعنی EESAVE = 1
فیوز بیت RSTDISBL پروگرام نمی شود یعنی RSTDISBL = 1
فیوز بیت SUT0 پروگرام نمی شود یعنی SUT0 = 1
فیوز بیت SUT1 پروگرام نمی شود یعنی SUT1 = 1
فیوز بیت WDTON پروگرام نمی شود یعنی WDTON = 1

اعمال ولتاژ 220 ولت به ورودی دستگاه و انجام تنظیمات:

پس از مونتاژ کامل قطعات برد ، تمیز کردن برد و پروگرام نمودن میکروکنترلر نوبت به تست گرم برد می شود. باید به کانکتور ورودی که با IN مشخص شده ولتاژ 220 ولت را اعمال می کنیم.

در صورتی که تمامی مراحل توضیح داده شده در بالا را به ترتیب رعایت کرده باشید ، پس از اتصال برق 220 ولت به دستگاه ، بروی نمایشگر سون سگمنت تایمر تاخیر در قطع شروع به شمارش معکوس می کند. عدد پیشفرض تنظیم شده به عنوان شمارش معکوس 5 می باشد که در برنامه به صورت یک دیفاین (MID_CNTR_VALUE) تعریف شده است.

پس از اتمام شمارش معکوس پردازشگر عددی کمتر یا بیشتر از مقدار ولتاژ برق شهر را روی نمایشگر سون سگمنت نمایش می دهد. که توسط پوش باتن های روی برد می توان مقدار دقیق برق شهر را تنظیم نمود.

تنظیم پارامتر ها توسط کلید های فشاری UP و DOWN و SET:

بعد از نمایش ولتاژ برق شهر روی نمایشگر می توان پارامتر های زیر را تنظیم نمود. با فشردن کلید SET بروی نمایشگر کلمه زیر را مشاهده خواهید کرد:

این گزینه به معنای تنظیم کردن مقدار ولتاژ حد مجاز بالا (High Voltage Threshold)می باشد، در صورتی که کلید SET مجددا فشار داده شود وارد تنظیم این پارامترمی شود. با فشردن کلید های UP و DOWN می توانیم مقدار حد مجاز بالا را بر حسب ولت کم یا زیاد نماییم. پس از تنظیم مقدار این پارامتر برای ذخیره سازی آخرین مقدار باید کلید SET را فشار دهیم. حد مجاز بالا به این معنی می باشد که در صورتی که ولتاژ برق شهر از این مقدار تجاوز نمایید و بالاتر برود بلافاصله حالت خطا تشخیص داده شود و خروجی قطع شود. و تا وقتی ولتاژ برق شهر استاندارد نشده در حالت خطا باقی بماند.

بعد از خروج از منوی تنظیم ، مجددا دستگاه وارد بخش نمایش ولتاژ برق شهر می شود.

اگر کلید SET را فشار دهیم و کلید بالا یا پایین را فشار دهیم منو دوم تنظیم حد ولتاژ پایین مجاز می باشد. که به صورت 2.LU نمایش داده می شود.

این گزینه به معنای تنظیم کردن مقدار ولتاژ حد مجاز پایین (Low Voltage Threshold)می باشد، در صورتی که کلید SET مجددا فشار داده شود وارد تنظیم این پارامترمی شود. با فشردن کلید های UP و DOWN می توانیم مقدار حد مجاز پایین را بر حسب ولت کم یا زیاد نماییم. پس از تنظیم مقدار این پارامتر برای ذخیره سازی آخرین مقدار باید کلید SET را فشار دهیم. حد مجاز پایین به این معنی می باشد که در صورتی که ولتاژ برق شهر از این مقدار کاهش نمایید و پایین تر برود بلافاصله حالت خطا تشخیص داده شود و خروجی قطع شود. و تا وقتی ولتاژ برق شهر استاندارد نشده در حالت خطا باقی بماند.

بعد از خروج از منوی تنظیم ، مجددا دستگاه وارد بخش نمایش ولتاژ برق شهر می شود.

اگر کلید SET را فشار دهیم و کلید بالا یا پایین را فشار دهیم منو سوم تنظیم مقدار تایمر تاخیر در قطع یا شمارشگر معکوس می باشد که زمان بر حسب ثانیه می باشد. که به صورت 3.CU نمایش داده می شود.

این گزینه به معنای تنظیم کردن مقدار شمارشگر تاخیر در وصل (ِِDown Counter) می باشد، در صورتی که کلید SET مجددا فشار داده شود وارد تنظیم این پارامترمی شود. با فشردن کلید های UP و DOWN می توانیم مقدار زمان شمارشگر معکوس را بر حسب ثانیه کم یا زیاد نماییم. پس از تنظیم مقدار این پارامتر برای ذخیره سازی آخرین مقدار باید کلید SET را فشار دهیم. شمارشگر معکوس به این معنی می باشد که پس از تشخیص هر گونه خطا در ولتاژ برق شهر و پس از استاندارد شدن آن، چه مدت زمانی بر حسب ثانیه سپری شود تا رله خروجی متصل شود.

بعد از خروج از منوی تنظیم ، مجددا دستگاه وارد بخش نمایش ولتاژ برق شهر می شود.

اگر کلید SET را فشار دهیم و کلید بالا یا پایین را فشار دهیم منو چهارم تنظیم مقدار دقیق ولتاژ برق شهر که بروی نمایشگر نشان داده می شود، است. که به صورت 4.FU نمایش داده می شود.

این گزینه به معنای تنظیم دقیق ولتاژ برق شهر (Fine Voltage) می باشد، در صورتی که کلید SET مجددا فشار داده شود وارد تنظیم این پارامترمی شود. با فشردن کلید های UP و DOWN می توانیم دقیق ولتاژ برق را بر حسب ولت کم یا زیاد نماییم، تا به مقداری که توسط یک مولتی متر اندازه گیری می شود، برابر شود. پس از تنظیم مقدار این پارامتر برای ذخیره سازی آخرین مقدار باید کلید SET را فشار دهیم. برای تنظیم دقیق مقدار ولتاژ برق شهر نمایش داده شده روی نمایشگر سون سگمنت باید از یک مولتی متر استفاده کنیم.
