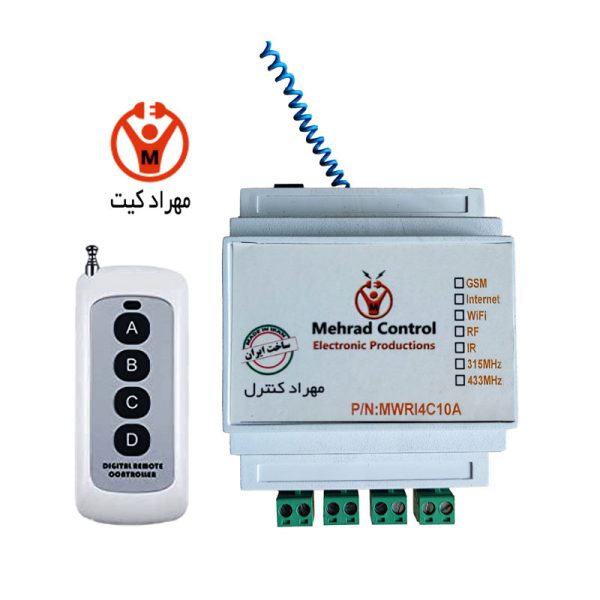

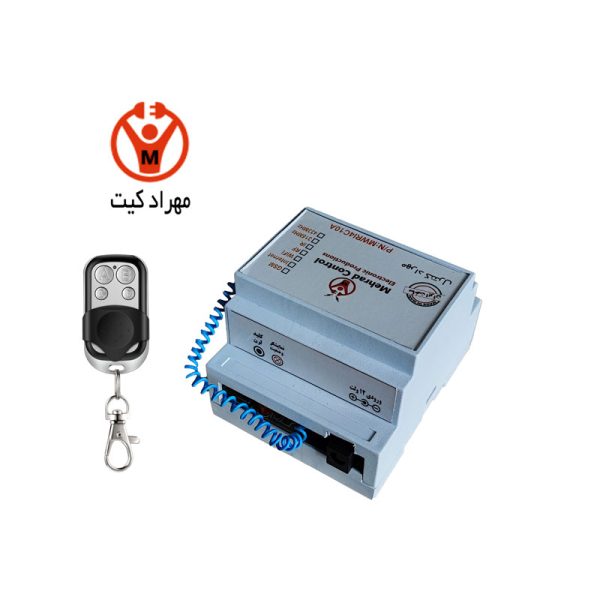

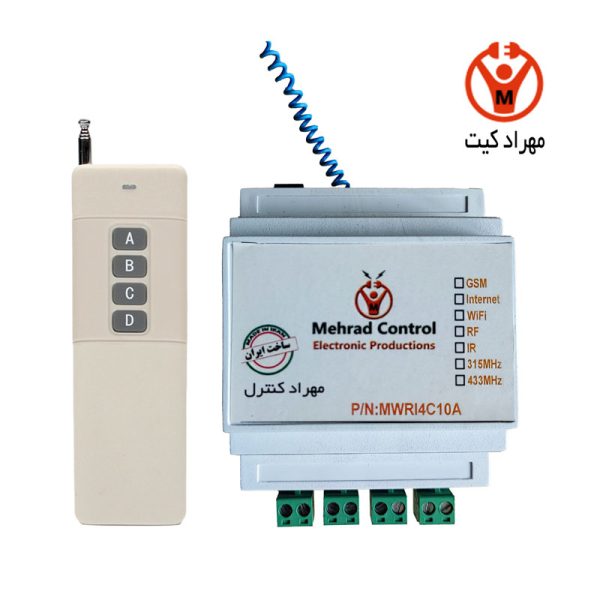

کنترل از راه دور 4 کانال 10 آمپر ریموتی

دستگاه کنترل از راه دور 4 کانال 10 آمپر ریموتی:

با استفاده از این دستگاه کنترل از راه دور 4 کانال 10 آمپر ریموتی، براحتی می توانید خانه ، ویلا و باغ خود را از راه دور توسط ریموت کنترل به صورت بی سیم کنترل و مدیریت نمائید.

این دستگاه با افتخار ساخت ایران می باشد.

برای مشاهده نمونه کار نصب و اجرا شده دستگاه کنترل از راه دور 4 کانال 10 آمپر ریموتی وارد لینک زیر شوید:

مشاهده نمونه کار اجرا شده دستگاه

قابلیت های دستگاه کنترل از راه دور 4 کانال 10 آمپر ریموتی:

• دستگاه دارای یک عدد ریموت کنترل برد کوتاه می باشد

• دستگاه دارای 4 رله 15 آمپر کاملا باز مجزا می باشد

• ماکزیمم توان رله های دستگاه برای سیستم روشنایی 80 وات می باشد

• دستگاه دارای ترمینال مناسب در کنار هر رله و دسترسی آسان می باشد

• دستگاه دارای 20 حافظه برای ذخیره ریموت می باشد

• قابلیت تعریف و حذف آسان ریموت ها تنها توسط یک کلید

• تنظیم مد عملکرد مجزا برای هر رله بصورت قطع و وصل ، لحظه ای ، الاکلنگی

• ذخیره سازی آخرین وضعیت خروجی ها طبق نیاز مشتری

• قابلیت سفارشی سازی دستگاه طبق نیاز مشتری

• ابعاد دستگاه 9 در 8 در 6 سانتی متر می باشد

• قابلیت نصب آسان دستگاه در تابلو برق یا دیوار

• دستگاه دارای شش ماه گارانتی تعویض و یک سال وارانتی می باشد

مشخصات دستگاه کنترل از راه دور 4 کانال 10 آمپر ریموتی:

• تغذیه مدار : 12 ولت 1 آمپر (این محصول را می توانید هنگام خرید انتخاب نمائید)

• نوع ریموت کنترل: ریموت کد فیکس – ریموت کد لرن

• ابعاد دستگاه: 9 سانتی متر در 8 سانتی متر در 6 سانتی متر

•  دارای باکس محافظ قابل نصب بروی تابلو برق

کاربرد های دستگاه کنترل از راه دور 4 کانال 10 آمپر ریموتی:

• کنترل انواع لوستر روشنایی

• قابلیت کنترل سیستم روشنایی تمام اماکن تجاری و مسکونی و …

• کنترل سیستم گرمایش یا سرمایش

• قابلیت کنترل انواع درب های اماکن تجاری و مسکونی

• کنترل انواع کرکره و پرده های برقی

• کنترل سیستم های آبیاری در فاصله های دور تا یک کیلومتر

• قابلیت کنترل سیستم های هشدار دهنده از فاصله دور

• کنترل هر نوع وسیله برقی از فواصل دور

• قابلیت استفاده در استخر های پرورش ماهی

• استفاده در سیستم های صنعتی و جرثقیل های سقفی

کاربرد های کنترل از راه دور 4 کانال 10 آمپر + ریموت در صنعت:

• انواع بالابر ها

• جرثقیل های سقفی، بازویی، دروازه ای

• بالابرهای هیدرولیک

• پمپ های بتون

• جرثقیل های متحرک (کامیونی)

• کمپرسی ها و ماشین های مصالح فله و نخاله بر

• جرثقیل های برجی (تاور کرین)

• ماشین آلات معدنی

• ماشین آلات راهسازی و حفر تونل

• لوکوموتیو های جرثقیل دار

• سیستم های جابجایی در محیط های آلوده و خطرناک

• صنایع هواپیما سازی و سالن های تعمیر و نگهداری هواپیما ها

آموزش مد های کاری دستگاه رله 4 کانال ریموتی:

حالت عملکرد قطع و وصل یا قفل شونده (Latch):

به عنوان مثال با فشردن کلید 1 از روی ریموت کنترل، رله 1 دستگاه روشن شده و در این حالت باقی می ماند. با فشردن مجدد کلید 1 از فرستنده، رله 1 از برد گیرنده خاموش می شود. در این مد هر کلید تنها رله متناظر با خودش را کنترل می کند. از این مد عملکردی بیشتر در کنترل روشنایی توسط ریموت کنترل استفاده می شود.

مد عملکرد لحظه ای (Momentary):

مادامی که کاربر دست خود را به روی هر کدام از کلید های ریموت کنترل نگه دارد، رله متناظر با آن کلید بروی برد گیرنده روشن می شود. به محض اینکه کاربر دست خود را از روی ریموت بردارد، رله متناظر با کلید خاموش می شود. از این مد عملکردی بیشتر در کنترل جرثقیل سقفی یا بالابر یا درباز کن توسط ریموت کنترل استفاده می شود.

حالت کاری الاکلنگی یا یکی به جای دیگری یا تاگل (Toggle):

با فشردن هر کلید از روی ریموت کنترل، آن رله از برد گیرنده رادیویی روشن شده و روشن باقی می ماند و تمامی رله های دیگر خاموش می شوند. از این مد عملکردی بیشتر در کنترل کرکره های برقی و پرده های برقی توسط ریموت کنترل استفاده می شود.

آموزش پاک کردن کامل حافظه دستگاه:

برای پاک کردن کامل حافظه دستگاه کلید فشاری لرن موجود روی دستگاه را به مدت سی ثانیه فشار دهید. بعد از طی سی ثانیه نمایشگر ال ای دی روی برد خاموش می شود که این به معنی پاک شدن کامل حافظه دستگاه می باشد.

آموزش لرن نمودن ریموت کنترل جدید با دستگاه:

برای اضافه نمودن یک ریموت جدید به دستگاه ابتدا کلید لرن دستگاه را به مدت دو ثانیه فشار دهید. بعد از فشردن کلید لرن، رله یک یا خروجی یک دستگاه شروع به روشن و خاموش شدن با فاصله یک ثانیه می کند.

در این هنگام اگر نیاز به این دارید که خروجی یک به صورت قطع و وصل باشد، باید کلید یک از ریموت کنترل را فشار دهید.

اگر می خواهید خروجی یک به صورت لحظه ای باشد، باید کلید دو از ریموت کنترل را فشار دهید.

اگر می خواهید خروجی یک به صورت یکی بجای دیگری باشد، باید کلید سه از ریموت کنترل را فشار دهید.

پس از اینکه وضعیت خروجی اول مشخص شد، خروجی دوم دستگاه شروع به روشن و خاموش شدن می کند. طبق توضیحات بالا برای خروجی یک، خروجی دوم نیز طبق همان روال برنامه می پذیرد.

و به همین ترتیب می توانید، نوع عملکرد تمامی خروجی های دستگاه را تنظیم نمائید.

آموزش نحوه سیم کشی رله 4 کانال 10 آمپر ریموتی:

در شکل زیر نحوه سیم کشی دستگاه مشخص شده است.

در زیر فیلم عملکرد گیرنده 4 کانال 10 آمپر را مشاهده می نمائید:

برای یادگیری نحوه عملکرد ریموت کنترل ها اینجا را مطالعه کنید…
