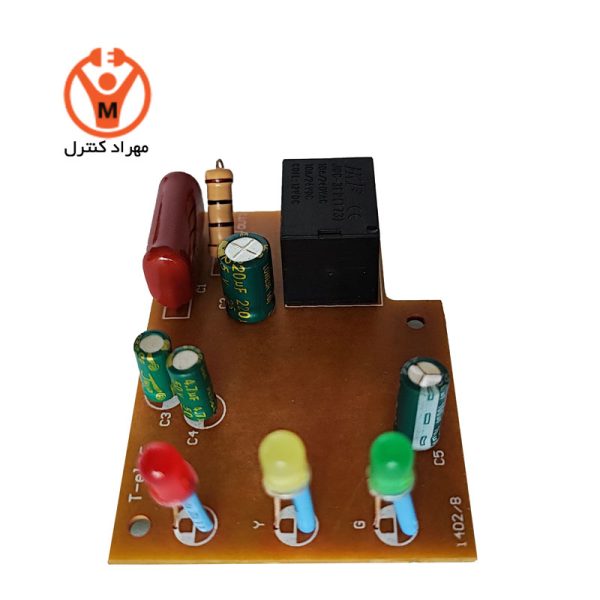

قابلیت های برد محافظ برق شهر آنالوگ 10 آمپر:

1. قطع خروجی بلافاصله پس از هر گونه تغئیر نامطلوب در برق شهر

2. ماکزیمم جریان خروجی 10 آمپر برای مصرف کننده ها

3. تاخیر در وصل خروجی، بر حسب نوع استفاده از دستگاه

کاربردهای برد محافظ برق شهر آنالوگ:

1. محافظت از لوازم صوتی و تصویری

2. کنترل از یخچال و فریزر

3. محافظت از هود و گاز

4. حفاظت از کولر های آبی

مشخصات برد محافظ برق شهر آنالوگ 10 آمپر:

1. ورودی: 220 ولت برق شهر

2. خروجی: 220 ولت برق شهر با ولتاژ مطلوب

3. ماکزیمم جریان قابل تحمل: 10 آمپر

4. محدوده ولتاژ عملکرد مطلوب: بین 175 ولت تا 235 ولت

5. مقدار زمان تاخیر در وصل: 4 دقیقه

6. ابعاد دستگاه: 6 سانتی متر در 5 سانتی متر در 3 سانتی متر

7.  کیفیت قطعات: بسیار خوب

برد محافظ برق شهر چیست؟

محافظ برق شهر یک وسیله الکترونیکی می باشد. که در هنگام وجود تغئیراتی مانند افزایش ولتاژ ، افت ولتاژ ، نوسان شدید ، قطع یا وصل شدن، برق لوازم را قطع می کند.

و پس از اینکه ولتاژ برق شهر به مقدار طبیعی مطلوب خود رسید به دستگاه های متصل برق می دهد.

این کار موجب می شود تا حد زیادی از آسیب رسیدن به تجهیزات الکتریکی خانگی و صنعتی در هنگام بروز مشکل در برق شهر جلوگیری شود.

نوسانات موجود در برق شهر (قطع و وصل لحظه ای برق) باعث می شود، به لوازم برقی خانگی (که عمدتا دارای سیم پیچ و یا سلف هستند) آسیب برسد.

یک محافظ برق شهر بسته به نیاز کاربری آن دارای دو نوع دیجیتال و آنالوگ می باشد. یک پارامتر دیگر یک محافظ جریان قابل تحمل آن و یا به صورت کلی توان خروجی قابل تحمل آن می باشد.

برای انتخاب یک محافظ برق شهر برای دستگاه الکتریکی باید به توان خروجی قابل تحمل آن توجه نمود.

به عنوان مثال یک محافظ کامپیوتر با یک محافظ کولر گازی متفاوت می باشد. زیرا جریان مصرفی این دو وسیله با یک دیگر متفاوت است.

نمایشگر حالت های مختلف برد:

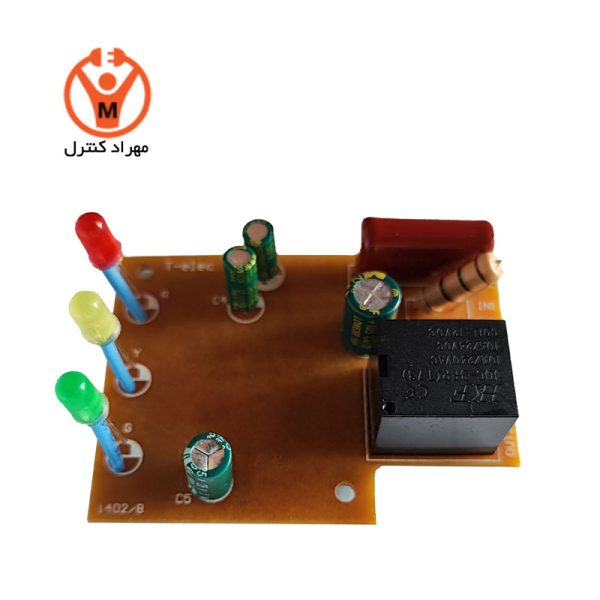

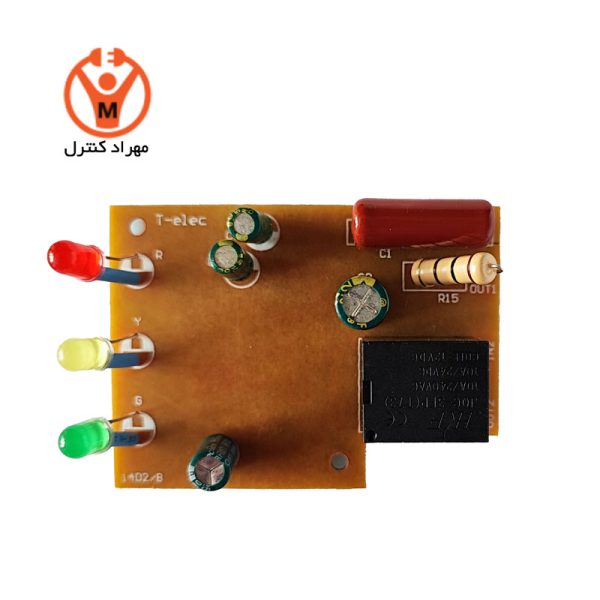

محافظ آنالوگ برق شهر دارای سه عدد نمایشگر LED با رنگ های سبز، زرد و قرمز می باشد. ال ای دی قرمز برای حالت غیر مجاز، ال ای دی زرد برای تایمر تاخیر در وصل و ال ای دی سبز برای حالت وصل خروجی می باشد.

محافظ برق شهر از نوع دیجیتال دارای یک پردازنده می باشد. که علاوه بر قطع خروجی در هنگام وجود تغئیرات نامطلوب در برق شهر، مقدار ولتاژ برق شهر را بروی یک نمایشگر (سون سگمنت) نشان می دهد.

نحوه سیم کشی برد محافظ دستگاه را در زیر مشاهده می کنید:
