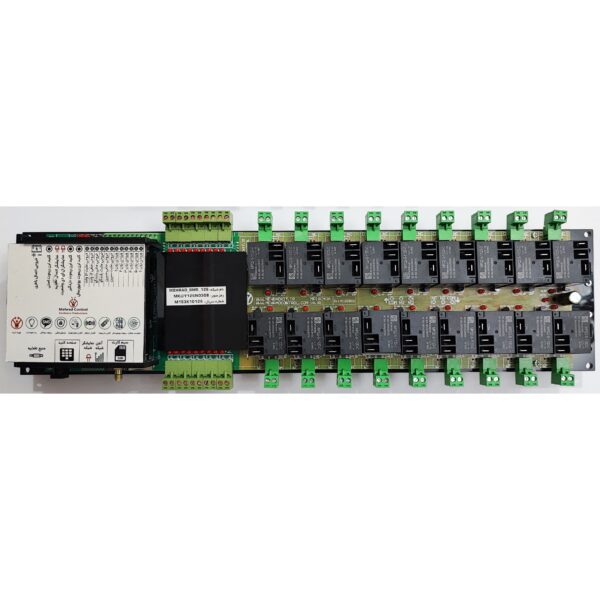

دستگاه رله هوشمند 18 ورودی خروجی ۴۰ آمپر MP18 مهراد کنترل:

با استفاده از این دستگاه رله هوشمند 18 ورودی خروجی 40 آمپر MP18 براحتی می توانید خانه ، ویلا ، باغ خود را همزمان توسط کلید های سنتی یا لمسی و از راه دور توسط گوشی های هوشمند و پیامک و وای فای دایرکت و ریموت کنترل و مدیریت نمائید. این دستگاه با داشتن سیستم امنیتی با شش زون ورودی سیمی و یک خروجی رله ای پانزده آمپر برای آلارم آژیر بلندگو نیاز شما به دزدگیر جانبی را کاملا برطرف می نماید.





برای مشاهده نمونه کار نصب شده دستگاه رله هوشمند 18 ورودی خروجی 40 آمپر MP18 وارد این لینک شوید



قابلیت های دستگاه رله هوشمند 18 ورودی خروجی 40 آمپر MP18 مهراد کنترل:

امکانات کلی دستگاه رله هوشمند 18 کانال:

• دستگاه دارای 18 خروجی رله ای 40 آمپر مد پذیر برای مدیریت سیستم روشنایی ، گرمایش ، کولر گازی و آبی ، پرده برقی ، کرکره برقی و … می باشد

• دستگاه دارای 18 ورودی 220 ولت برای اتصال کلید سنتی یا لمسی می باشد

• قابلیت کنترل تمام خروجی ها توسط پیامک های فارسی از راه دور

• قابلیت کنترل تمام خروجی ها توسط وای فای دایرکت گوشی موبایل هوشمند ، تبلت یا تاچ پنل

• کنترل تمام خروجی ها توسط هر نوع ریموت کنترل موجود در بازار (ریموت 2 ، 4 ، 6 ، 8 ، 12 ، 16 ، 18 یا کلید بیسیم و …)

• دارای سیستم دزدگیر با 6 زون سیمی و دارای خروجی برای بلندگوی اسپیکر و سیرن

• پشتیبانی از باطری بک آپ سیلد اسید ماکزیمم تا 10 آمپر ساعت

• کنترل تمام خروجی ها توسط صفحه کلید بی سیم

• دارای سنسور دما و سنسور رطوبت برای نمایش دما و رطوبت محیط

• دستگاه دارای یک عدد ریموت کنترل 18 کانال برد متوسط می باشد

• دستگاه دارای آنتن مگنتی سه متری برای قسمت پیامکی می باشد

• دستگاه دارای 18 رله 40 آمپر کاملا باز مجزا می باشد

• ماکزیمم توان رله های دستگاه برای سیستم روشنایی 1000 وات می باشد

• دستگاه دارای ترمینال مناسب در کنار هر رله و دسترسی آسان می باشد

• دستگاه دارای 20 حافظه برای ذخیره ریموت اصلی و ریموت سیستم امنیتی می باشد

• قابلیت تعریف و حذف آسان ریموت ها تنها توسط یک کلید

• تنظیم مد عملکرد مجزا برای هر رله بصورت قطع و وصل ، لحظه ای یا الاکلنگی

• قابلیت تنظیم ذخیره سازی آخرین وضعیت خروجی ها

• قابلیت بی نظیر لرنینگ یونیورسال برای لرن هر رله با یک کلید از هر ریموت

• امکان کنترل خروجی های دستگاه توسط صفحه کلید

• دارای یک عدد سنسور دمای ضد آب و سنسور رطوبت

• قابلیت سفارشی سازی دستگاه طبق نیاز مشتری

• ابعاد دستگاه 36 در 11 در 5 سانتی متر می باشد

• قابلیت نصب دستگاه روی ریل باکس محافظ و نصب آسان در تابلو برق

• دستگاه دارای شش ماه گارانتی تعویض و یک سال وارانتی می باشد



قابلیت های بخش ورودی (کلید خان) رله هوشمند 18 ورودی خروجی 40 آمپر MP18:

• دستگاه دارای 18 ورودی ایزوله می باشد که می توان خروجی کلید های لمسی یا کلید های سنتی را به آن متصل نمود

• ورودی های دستگاه سیگنالی بوده و نیاز به استفاده از سیم قطر بالا نیست و با کابل تلفنی هم می توان ورودی ها را تحریک نمود

• بجای کلید های سنتی می توان از کلید های صنعتی روی تابلو استفاده نمود

• تمامی خروجی های دستگاه با تحریک ورودی ها عمل می کنند و بروی اپلکیشن آخرین وضعیت خروجی ها قابل مشاهده می باشد

• خروجی های لحظه ای مانند پرده برقی و کرکره برقی تا زمانی که کلید فشار داده شود عمل نموده و بلافاصله با قطع کلید قطع می شوند



قابلیت های قسمت دزدگیر سیم کارتی و سیستم امنیتی دستگاه رله هوشمند 18 ورودی خروجی 40 آمپر MP18:

• دارای سیستم دزدگیر امنیتی با 6 عدد زون سیمی (چشمی ، شوک و مجاورتی)

• قابلیت اتصال باطری بک آپ سیلد اسید ماکزیمم تا 10 آمپر ساعت

• قابلیت لرن 2 عدد زون بی سیم چشمی یا مگنت یا شوک

• دارای خروجی رله ای 15 آمپر برای آژیر صوتی سیرن و بلندگوی اسپیکر

• قابلیت لرن ریموت کنترل برای فعال سازی یا غیر فعال سازی سیستم دزدگیر

• فعال/غیر فعال سازی دزدگیر توسط پیامک

• تماس صوتی دستگاه پس از فعال شدن هر زون

• ارسال نام زون فعال شده به صورت پیامک فارسی در آلارم



امکانات قسمت کنترل پیامکی دستگاه رله هوشمند:

• کنترل دستگاه در هر نقطه با پیامک توسط گوشی های هوشمند و ساده

• قابلیت تعریف دو مدیر به همراه 20 کاربر برای سیستم

• دارای آنتن مگنتی سیمی شبکه جی اس ام با طول 3 متر

• ارسال پیامک های فارسی و کاملا کاربر پسند

• ارسال پیامک شروع به کار دستگاه پس از راه اندازی شدن به مدیران

• قابلیت تعریف سناریوی ورود – خروج – مهمان – مسافرت – خواب – بیداری و …

• دارای اپلیکیشن اندروید فارسی بهینه شده

• نمایش آخرین وضعیت خروجی ها و ورودی ها در اپلیکیشن

• امکان کنترل تمام خروجی ها از طریق یک پیامک

• قابلیت کار با سیم کارت های تمامی اپراتورها

• ریست هوشمند در صورت بروز مشکل در شبکه اپراتورها

• ارسال پیامک گزارش دهی پس از هر گونه عملیات

• قابلیت تعریف تایمر تاخیر در قطع مناسب جهت آبیاری و یا هر عملیات دیگر

• قابلیت کنترل از طریق تک زنگ با امکان مشخص کردن شماره خروجی و نوع عملکرد خروجی (لحظه ای – قطع و وصل)

• امکان دریافت مانده شارژ سیم کارت دستگاه از طریق اپلیکیشن

• اضافه و حذف کردن کاربران توسط مدیر



قابلیت های قسمت ریموت کنترل وای فای دستگاه MP18:

• قابلیت کنترل خروجی ها از طریق وای فای بدون نیاز به مودم

• کنترل خروجی های دستگاه بطور همزمان توسط پنج گوشی هوشمند

• قابلیت کنترل خروجی ها به صورت قطع و وصل یا لحظه ای یا تاگل توسط گوشی

• ارسال و دریافت دستورات توسط پروتکل امن TCP توسط WiFi

• دارای الگورتیم رمز نگاری AES برای امنیت بسیار بالا



امکانات قسمت ریموت کنترل رادیویی دستگاه رله هوشمند فول:

• تنظیم مد عملکردی برای هر خروجی توسط کلید لرن و ریموت

• ذخیره سازی یا لرن 20 ریموت کنترل با کد متفاوت

• دارای مد اکستندر برای لرن کردن هر نوع ریموت کنترل بازار

• پاک کردن حافظه و ذخیره سازی کد ریموت تنها با یک کلید لرن

• عدم نویز پذیری در محیط های صنعتی و پر نویز



قابلیت های اپلیکیشن دستگاه رله هوشمند 18 کانال ۴۰ آمپر پیامکی ، وای فای ، ریموتی ، دزدگیر ، کلیدخان:

• کنترل پنج دستگاه کنترل از راه دور به صورت همزمان

• نامگزاری خروجی های دستگاه به صورت دلخواه

• تنظیم آیکون های خروجی دستگاه متناسب با نوع خروجی

• تنظیم مد عملکردی خروجی ها در اپلیکیشن

• قابلیت تعریف انواع سناریو (ورود ، خروجی ، مهمان ، خواب ، بیداری …)

• دریافت و نمایش اطلاعات سنسور دما و رطوبت

• فعال/غیر فعال سازی حالت تایمری از طریق پیامک

• فعال/غیر فعال سازی حالت گزارش دهی پیامکی



ماکزیمم توان خروجی هر کانال:

• حداکثر توان مصرف کننده های خانگی: 4500 وات

• حداکثر توان لامپ های رشته ای: 4500 وات

• ماکزیمم توان لامپ های کم مصرف: 1000 وات

• لامپ های ال ای دی (LED) و سی او بی (COB): 1000 وات



قابلیت لرنینگ یونیورسال چیست:

قابلیت گیرنده یونیورسال رادیویی باعث می شود تا این دستگاه گیرنده 18 کانال علاوه بر این که با ریموت 18 کانال کار می کند، بتواند به صورت همزمان توسط چندین ریموت با تعداد کانال کاملا متفاوت دیگر هم کار کند. با استفاده از این قابلیت کاربر براحتی می تواند هر رله از دستگاه را با یک دکمه از هر نوع ریموت کنترل (از ریموت پارکینگی تک کانال گرفته تا ریموت 118 کانال) لرن کند. تنها نکته استفاده از این قابلیت هم فرکانس بودن ریموت ها با فرکانس کاری دستگاه می باشد.

در این دستگاه مد عملکرد هر رله خروجی به صورت مجزا توسط یک کلید فشاری تنظیم می شود. گیرنده یونیورسال RF یک کلید فشاری دیگر دارد تا کاربر بتواند هر رله خروجی را با هر ریموتی که مد نظر دارد، تنظیم کند.

در زیر این قابلیت به صورت عکس آموزش داده شده است.



کاربرد های دستگاه خانه هوشمند 18 کانال ۴۰ آمپر پیامکی ، وای فای ، ریموتی ، دزدگیر ، کلیدخان:

• سیستم های روشنایی: کنترل انواع لامپ های ال ای دی ، اس ام دی ، هالوژن و لوستر (کنترل 50 عدد لامپ موازی) دارای ایزولاسیون 1000 ولتی

• آپارتمانها و منازل: کنترل کولر و هیتر، دزدگیر، کنترل لامپها و چراغها، باز و بسته نمودن دربهای اتوماتیک از راه دور، اطلاع از ترددهای ناخواسته و …

• مغازه ها یا دفتر کار: کنترل انواع لامپ های روشنایی ، کنترل کرکره های برقی، اندازه گیری دما و رطوبت، سیستم اعلام سرقت با چندین زون سیمی و بی سیم

• دستگاه های صنعتی: اطلاع از خرابی سیستم، کنترل قسمتهای برقی از راه دور از طریق اس ام اس، هشدار عیب در تابلوهای برق، گزارش تک فاز شدن و …

•  سیستم های اتوماسیون و تجهیزات صنعتی: ارسال فرمان قطع و وصل به تجهیزات صنعتی همراه با فیدیک اجرای دستور، سیستم های تهویه و…

• کشاورزی: کنترل چاه ها و پمپ های آب، آبیاری اتوماتیک ، آبیاری قطره ای ، اطلاع از سطح آب چاه یا استخر و…

• گلخانه ها و مرغداری ها: اطلاع از قطع یا وصل برق، کنترل سرمایش و گرمایش، اطلاع از دما و رطوبت ، کنترل میزان روشنایی و کولر و هیتر و مه پاش و…

• وسایل نقلیه: سیستم هشدار سرقت ( باز شدن درب خودرو، ضربه یا روشن شدن )، خاموش کردن خودرو در هر نقطه از کشور

• مساجد: روشن کردن بلندگوها و پخش اذان از راه دور  …

• طلا فروشی ها: مکمل سیستم دزدگیر از طریق اس ام اس کنترلر

• ماینر ها: کنترل انواع ماینر با هر تعداد دستگاه ، قابلیت دریافت دما و رطوبت ، قابلیت استفاده از سیستم دزدگیر دستگاه و…

• اتاق سرور: خاموش و روشن نمودن کامپیوترها از راه دور ، اطلاع از قطع و یا وصل شدن برق ، اطلاع از بالا رفتن دمای اطاق سرور ، اطلاع از خاموش شدن سرور و…



مشخصات دستگاه رله هوشمند 18 ورودی و خروجی:

• تغذیه مدار : 12 ولت 2 آمپر

• نوع ریموت : ریموت کنترل کد لرن و ریموت کنترل کد فیکس



آموزش پاک کردن کامل حافظه ریموت اصلی و ریموت سیستم امنیتی و ریموت یونیورسال دستگاه:

برای پاک کردن کامل حافظه دستگاه کلید فشاری لرن موجود روی دستگاه را به مدت سی ثانیه فشار دهید. بعد از طی سی ثانیه نمایشگر ال ای دی روی برد خاموش می شود که این به معنی پاک شدن کامل حافظه دستگاه می باشد.



نحوه لرن کردن ریموت کنترل به دستگاه کنترل از راه دور:

برای اضافه نمودن ریموت کنترل جدید به دستگاه گیرنده، کلید لرن را فشار دهید. پس از فشردن کلید لرن، خروجی یک دستگاه شروع به خاموش و روشن شدن می کند. و منتظر می ماند تا کاربر مد عملکرد آن را تعئین کند. در این حالت:

اگر کاربر کلید 1 از ریموت کنترل را فشار دهد، خروجی یک وارد مد قطع و وصل یا Latch می شود.
اگر کاربر کلید 2 از ریموت کنترل را فشار دهد. خروجی یک به صورت لحظه ای یا Momentary عمل خواهد کرد.
اگر کاربر کلید 3 از ریموت کنترل را فشار دهد خروجی یک به صورت یکی پس از دیگری یا Toggle عمل خواهد کرد.

در صورت فشردن مابقی کلید ها خروجی مد نظر به صورت قفل شونده عمل خواهد کرد. پس از اینکه خروجی اول دستگاه برنامه ریزی شد. رله دوم شروع به خاموش و روشن شدن می کند و منتظر برنامه ریزی می شود. به همین ترتیب دستگاه تا خروجی 4 ادامه می دهد و هر خروجی براحتی مد عملکردی خود را از کاربر دریافت می کند.



آموزش مد های کاری قطع و وصل ، لحظه ای و الاکلنگی دستگاه رله 18 کانال پیامکی:

حالت قطع و وصل یا لچ یا قفل شونده یا Latch:

با فشردن یک کلید از روی ریموت کنترل، رله مد نظر دستگاه روشن شده و در این حالت باقی می ماند. با فشردن مجدد کلید از روی ریموت، رله مد نظر روی برد گیرنده خاموش می شود. در این مد هر کلید تنها رله متناظر با خودش را کنترل می کند.

معمولا از این برای کنترل لامپ های روشنایی مدل LED و مدل SMD ، لامپ های لوستر ، پمپ آب برای آبیاری ، کنترل کولر و …

مد لحظه ای یا Momentary:

مادامی که کاربر دست خود را به روی هر کدام از کلید های ریموت کنترل نگه دارد، رله متناظر با آن کلید بروی برد گیرنده روشن می شود. به محض اینکه کاربر دست خود را از روی ریموت رها کند، رله متناظر با کلید خاموش می شود.

معمولا از این حالت برای کنترل کرکرهای برقی به صورت لحظه ای و یا کنترل درب ها انواع آیفون اف اف و یا کنترل انواع پرده برقی داخل ساختمان و …

مد الاکلنگی یا یکی بجای دیگری یا Toggle:

با فشردن هر کلید از روی ریموت کنترل، ابتدا تمامی رله هایی که به صورت تاگل برنامه ریزی شده باشند، خاموش می شوند و سپس رله متناظر با کلیدی که کاربر فشار داده، روشن می شود. اگر کاربر مجددا کلیدی که قبلا انتخاب نموده بود را فشار دهد، تمامی رله هابی که به صورت تاگل شده برنامه ریزی شده باشند، خاموش می شوند.

معمولا از این حالت در زمانی استفاده می شود که نباید دو خروجی همزمان با هم روشن شوند. و در هر لحظه فقط و فقط باید یک خروجی روشن باشد. مانند کنترل کرکره های بالابر برقی و یا انواع پرده برقی که نباید فاز بالا رفتن و فاز پایین رفتن حتی برای یک زمان کوچک اعمال گردد. در این شرایط دو خروجی یکی برای بالا رفتن و یکی برای پایین رفتن کرکره برقی در نظر می گیریم. در این حالت به هیچ عنوان نباید دو خروجی انتخاب شده همزمان روشن شوند. پس این رو رله را به صورت تاگل در نظر می گیریم.
